580KW柴油發電機并機柜線路電氣圖及元件配置

2018-11-12

來源：頂博電力

28665

580KW柴油發電機并機柜線路電氣圖原理：由充電器AC220V/DC24V，提供發電機控制器所用輸出電源DC24V。發電機啟動后由KA5交流220V中間繼電器輸出一個啟動信號。柴油發電機控制器通過信號回路把發電機的電流、電壓，頻率，轉速等發電機的各種參數信號反饋到控制器，由控制器發出指令。

當柴油發電機啟動后，把電送到開關柜上端的主母排。控制器通過系統監控達到一定條件啟動燃油控制，起動控制，通過DC24V繼電器輸出信號。發電機控制器通過電壓監測回路，監測到滿足斷路器啟動電壓，控制器通過KA3繼電器輸出合閘信號，合上主開關斷路，斷路器合閘后合閘指示燈亮。當控制系統需要分閘的時候，通過KA4分閘繼電器輸出分閘信號，主開關斷路器分閘，斷路器分閘燈亮。

工程名稱：兩臺580KW柴油發電機并在機柜主要元件配置清單
主開關柜
序號	名稱	型號規格	單位	數量	廠家
1	萬能式框架斷路器	E1N 1250 D LI F F NST 4P	臺	2	ABB
2	發電機組控制器	HGM9510	只	2	眾智
3	直流電源模塊	BAC06A	只	2	眾智
4	小型中間繼電器	HH52P DC24V	只	8	正泰
5	小型中間繼電器	HH52P AC220V	只	2	正泰
6	熔斷器	RT14-20/6A	套	16	正泰
7	信號燈	AD56-22DS/Y，G，R，~220V紅2，綠2	只	4	國優
8	急停接鈕	LA37-11MZS紅1	只	2	國優
9	旋鈕	LA37-11X/2綠4	只	4	國優
10	主銅排	TMY-100*8	米	8	國優
11	主銅排	TMY-50*8	米	15.4	國優
12	接地銅排	TMY-60*6	米	2	國優
13	絕緣子	圓形，紅色，M10	只	12	海坦
14	輔材		臺	2	國優

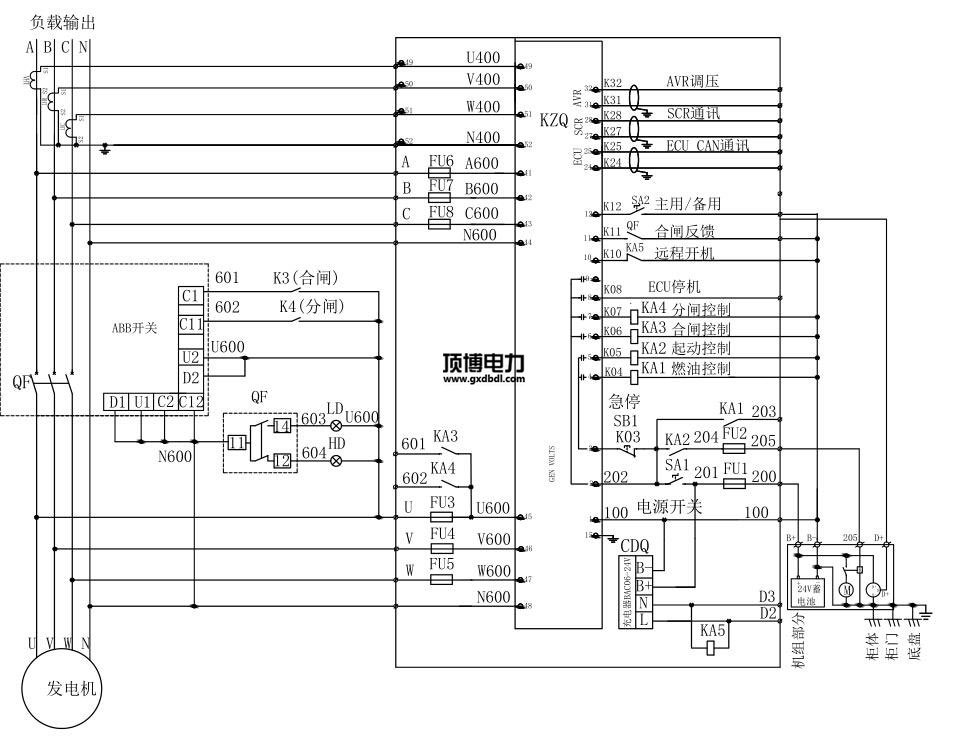

580KW柴油發電機并機柜線路電氣圖高清

580KW柴油發電機并機柜線路電氣圖
