656KW柴油發電機組單機配電箱主要元件線路圖

2018-11-05

來源：頂博電力

16814

本工程項目單機配電箱配備的是一臺656KW柴油發電機組，15秒內應急自起動與市電進行切換，起電流保護作用。此方案單機配電箱元件即專門針對作為應急電源和備用照明電源的656KW柴油發電機組試運行而制訂。

柴油發電機組配電箱的作用：

1、合理的分配電能。

2、方便對電路的開合操作。

3、有較高的安全防護等級，能直觀的顯示電路的導通狀態。

項目名稱：656KW柴油發電機組單機配電箱主要元件明細清單
配電箱主要元件清單
序號	名稱	型號規格	單位	數量	廠家
1	塑殼斷路器	NXM-1250S/3300 1250A	臺	1	正泰
2	發電機組控制器	HGM6110	只	1	眾智
3	發電機轉速控制器	C2002	只	1	孚創
4	直流電源模塊	DC24V	只	1	眾智
5	小型中間繼電器	HH54P DC24V	只	2	正泰
6	小型中間繼電器	HH54P AC220V	只	1	正泰
7	急停接鈕	LA37-11MZS紅	只	1	國優
8	旋鈕	LA37-11X/2黑	只	1	國優
9	熔斷器	RT14-20/6A	套	5	正泰
10	主銅排	TMY-50*8	米	1.2	國優
11	零排	TMY-40*4	米	0.3	國優
12	輔材		臺	2	國優

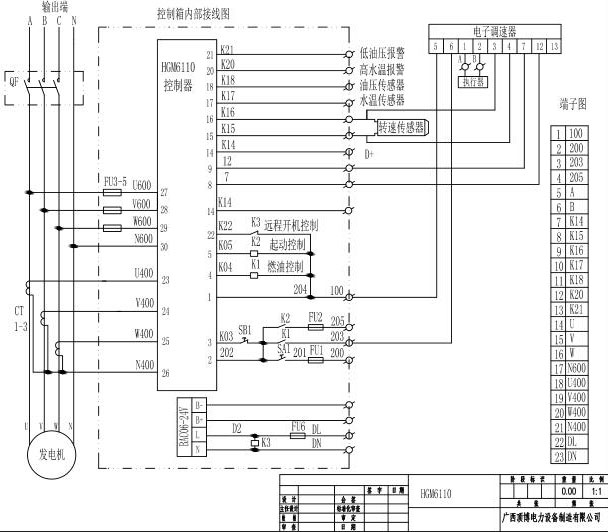

656KW柴油發電機組單機配電箱主要元件線路圖
656KW柴油發電機組單機配電箱元件線路圖
